污泥干化机在很多工业生产环节都需要用到的一款大些机械环保设备。该设备可以有效解决工业生产过程中产生的各种工业固废污泥，不仅可以解决污泥对环境的危害，而且还能实现污泥资源的二次再利用。用户在在选购干化设备的时候，需要了解清楚设备整体结构原理图以及设备干化工艺流程，这样可以选择合适自身生产的干化设备。
下面，真节能小编就为大家介绍一下污泥干化机的结构原理图。

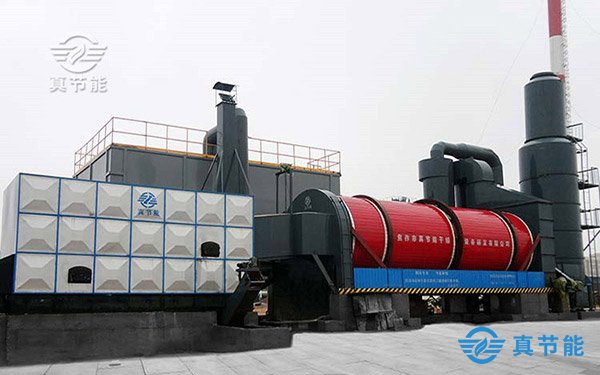

污泥干化系统主要由热风炉、上料装置、干化机主体、出料装置、除尘设备、引风机、配电柜以及其他零部件组成。
工作原理：该设备采用的是三滚筒结构，是将三个直径不同的圆筒套嵌在一起，从而将整个干化流程划分为3个。
首先，将物料和热风送入干化机内筒中，内筒中安装有特殊的打散破碎装置，可以快将物料快速破碎分散，加快物料与热风的接触面积，这样可以避免物料之间或物料与筒壁之间的相互粘黏，实现物料“高湿变为不湿，高粘变为不粘，高黏变为不黏”，产生的水蒸气从筒体末端流出。之后在特质的料板作用下送入干化机的中筒中;
其次，中筒采用逆流加涡旋式干化，使得物料与热风逆向而行，大大加大了紊乱，从而可以继续对物料进行干化，加快物料内部水份加速外渗。产生的水蒸气从筒体末端流出。之后在特质的料板作用下送入干化机的外筒中;
第三，外筒采用的是交流加往复式干化，物料在特质的料板作用下，让湿者往复运行和慢行、干者先行和快行，在达到干化要求后，自动从设备内排出。
污泥干化机运用范围广，可以用于干化市政污泥、电镀污泥、化工污泥、活性污泥、造纸污泥、纺织污泥、印染污泥、制药污泥、制革污泥、钢铁污泥、铅银渣、铅锌渣、铁钒渣、煤泥、碱泥等等。此外，热源范围广，可以使用煤、电、气、油、蒸汽、生物质颗粒、锅炉烟气等。用户可以根据自身实际情况进行选择。
以上内容就是污泥干化结构原理图以及设备工作原理的介绍，希望对用户了解污泥干化机有所帮助。如果有购买干化机的意向，欢迎致电焦作真节能，我们会有专业的技术人员为您提供帮助与服务。
